Cablaggio strutturato: la base fisica della rete aziendale

Il cablaggio strutturato è l'impianto ordinato di cavi, prese, patch panel e armadi rack che porta la rete in ogni punto dell'azienda secondo le norme ISO/IEC 11801 ed EN 50173. Ben progettato dura 15-20 anni, sostiene dati, telefonia VoIP, Wi-Fi e videosorveglianza, e va sempre certificato strumentalmente a fine posa.

Sembra il pezzo meno interessante dell'infrastruttura IT, e proprio per questo è quello dove si risparmia peggio. In 25 anni di interventi nelle PMI lombarde abbiamo visto reti lente, telefoni che gracchiano e access point che si riavviano da soli: in una quota sorprendente di casi il colpevole non era il server né il firewall, ma un cavo crimpato male dietro una scrivania.

Che cos'è il cablaggio strutturato (e cosa lo distingue dal "tirare cavi")

Un cablaggio si dice strutturato quando segue uno schema gerarchico standard, indipendente dagli apparati che ci verranno collegati sopra. In pratica: ogni postazione ha le sue prese, ogni presa arriva a un patch panel numerato in armadio, ogni collegamento è documentato e testato. Domani cambi centralino, switch o gestionale senza toccare un metro di cavo.

Il contrario è il cablaggio "a crescita spontanea": prolunghe volanti, switch da scrivania in cascata, cavi senza etichetta che spariscono nel controsoffitto. Funziona, finché non funziona più — e a quel punto ogni diagnosi diventa un'esplorazione archeologica che si paga in ore di fermo.

Gli elementi standard di un impianto strutturato sono:

• Cablaggio orizzontale: i cavi in rame che collegano le prese utente al locale tecnico di piano. La tratta permanente non deve superare i 90 metri (100 con le bretelle).
• Dorsale (backbone): il collegamento tra piani o edifici, oggi quasi sempre in fibra ottica.

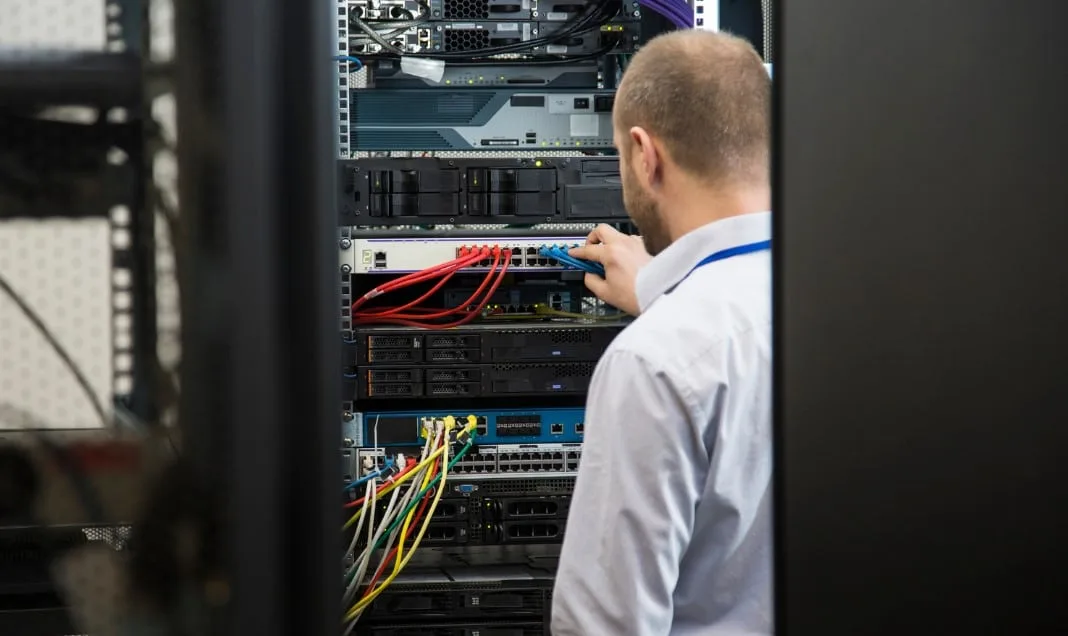

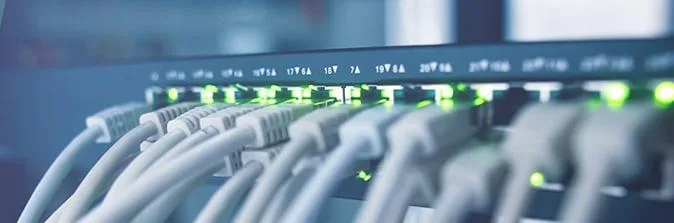

• Armadio rack e patch panel: il punto di concentrazione dove ogni presa termina in modo ordinato e dove vivono switch, firewall e server.
• Prese utente (TO) e bretelle: il punto di accesso alla rete per PC, telefoni, stampanti e access point.
• Etichettatura e documentazione: ogni punto ha un identificativo univoco riportato su presa, patch panel e planimetria.

▶Intervento IT in Struttura Alberghiera: Rete, Accessi e Integrazione

Vuoi approfondire? Guarda altri video sul nostro canale YouTube →

Le categorie di cavo: quale scegliere nel 2026

La "categoria" definisce le prestazioni garantite del cavo in rame. È la prima voce da guardare in un preventivo, perché il costo del cavo incide poco sul totale ma vincola la rete per i prossimi 15 anni.

Cat 5e: solo per l'esistente

Garantisce 1 Gbps fino a 100 metri. Un impianto Cat 5e in buono stato non va rifatto per principio, ma posarne di nuovo oggi non ha senso: il risparmio rispetto alla Cat 6A è marginale e la vita utile molto più corta.

Cat 6: il minimo sindacale

Regge 1 Gbps a 100 metri e 10 Gbps solo su tratte corte (circa 55 metri, in condizioni favorevoli). Accettabile per piccoli uffici con esigenze stabili, ma è una scelta che guarda al passato.

Cat 6A: lo standard che consigliamo

La Cat 6A garantisce 10 Gbps su 100 metri ed è oggi il riferimento per i nuovi impianti aziendali. C'è un secondo motivo, meno noto: il PoE. Access point Wi-Fi 6/7, telecamere IP e telefoni si alimentano sempre più spesso via cavo di rete (fino a 90 W con lo standard 802.3bt), e la sezione maggiore dei conduttori Cat 6A dissipa meglio il calore nei fasci di cavi. Se state valutando un centralino VoIP in cloud, il cablaggio è la prima cosa da verificare.

Cat 7 e Cat 8: casi particolari

La Cat 7 usa connettori proprietari poco diffusi e nella pratica delle PMI raramente si giustifica. La Cat 8 arriva a 25/40 Gbps ma solo su 30 metri: è pensata per i collegamenti interni al data center, non per il cablaggio di piano.

Fibra ottica: la dorsale

Tra piani, capannoni o edifici la scelta giusta è la fibra: OM4 multimodale per le tratte brevi in azienda, OS2 monomodale quando le distanze crescono o si vuole il massimo margine futuro. La fibra è inoltre immune ai disturbi elettromagnetici, un vantaggio concreto nei capannoni produttivi pieni di motori e inverter.

Norme e regolamento CPR: cosa deve rispettare l'impianto

Un cablaggio strutturato a regola d'arte fa riferimento a tre famiglie di norme:

• ISO/IEC 11801 ed EN 50173: definiscono architettura, prestazioni e distanze del cablaggio generico per uffici, industria e data center.
• TIA/EIA-568: lo standard americano, utile soprattutto per gli schemi di terminazione (il diffuso T568B).
• Regolamento CPR (UE 305/2011): dal 2017 i cavi posati stabilmente negli edifici sono prodotti da costruzione e devono avere una classe di reazione al fuoco dichiarata. Per gli uffici in Italia la prassi CEI porta tipicamente a richiedere cavi in classe Cca-s1b,d1,a1: in caso di incendio bruciano più lentamente e sviluppano meno fumi tossici.

È un punto su cui essere pignoli con qualunque fornitore: un preventivo aggressivo con cavo di classe Eca non è un risparmio, è un impianto non conforme.

La certificazione: senza test strumentale non hai comprato nulla

Qui si separa l'installatore professionale dall'elettricista volenteroso. A fine posa, ogni singola tratta va misurata con un certificatore di rete (Fluke DSX o equivalente) che verifica attenuazione, NEXT, return loss e lunghezza rispetto ai limiti della categoria dichiarata.

Il risultato è un report per ogni presa, con esito PASS o FAIL. Vi serve per tre motivi concreti:

1. Prova contrattuale: avete pagato un impianto Cat 6A e avete la misura che lo dimostra.
2. Garanzia estesa: i sistemi certificati dei principali produttori danno garanzie di 25 anni sul canale, ma solo con installatore qualificato e report di certificazione.
3. Diagnosi futura: quando fra tre anni una postazione andrà a singhiozzo, saprete in minuti se il problema è fisico o applicativo.

Se ereditate un impianto senza documentazione, una campagna di ricertificazione e rietichettatura costa poco rispetto a quello che fa risparmiare in assistenza. È uno dei primi interventi che proponiamo nei nostri progetti di assistenza reti informatiche.

Gli errori che vediamo più spesso negli impianti delle PMI

• Cavi dati e cavi elettrici nella stessa canalina, senza separazione: disturbi, errori CRC e prestazioni imprevedibili.
• Switch a cascata sotto le scrivanie al posto di prese aggiuntive: ogni switch non gestito è un punto cieco e un guasto in attesa di accadere.
• Armadio rack senza ventilazione né ordine: le bretelle "a nido" rendono ogni intervento un rischio e alzano le temperature degli apparati.
• Nessuna etichetta: la mappa della rete esiste solo nella testa di chi l'ha posata, che spesso non lavora più lì.
• Zero punti di riserva: cablare una postazione in più durante il cantiere costa poco; farlo dopo costa un intervento dedicato.
• Dorsale in rame tra edifici: oltre ai limiti di distanza, espone gli apparati a sovratensioni e differenze di potenziale. Tra edifici si va in fibra, sempre.

Quando conviene rifare (o estendere) il cablaggio

I segnali tipici: trasferimenti file lenti verso il NAS aziendale nonostante switch gigabit, chiamate VoIP degradate, Wi-Fi potenziato che non migliora perché gli access point sono strozzati dal cavo, e ticket ricorrenti su postazioni specifiche. Anche un trasloco, una ristrutturazione o l'adozione massiccia di telecamere IP e access point PoE sono il momento giusto per portare l'impianto in Cat 6A.

Ricordate che il cablaggio è anche un tema di sicurezza fisica: prese attive non utilizzate e armadi rack aperti a chiunque sono porte d'ingresso alla rete tanto quanto quelle logiche che chiudete con il firewall aziendale.

Quanto costa un cablaggio strutturato

I numeri variano con l'edificio (controsoffitti, canaline esistenti, vincoli), ma per orientarsi: un punto rete Cat 6A certificato, in un ufficio cablabile senza opere murarie, si colloca indicativamente tra 80 e 150 euro a presa tra materiali, posa, terminazione e certificazione. Dorsali in fibra, armadi e apparati attivi fanno storia a sé e vanno dimensionati sul progetto.

La lettura giusta è su 15-20 anni di vita utile: su quell'orizzonte, la differenza tra un impianto economico e uno a norma certificato vale poche decine di euro l'anno per postazione — meno di quanto costa un solo pomeriggio di rete ferma.
